مواصفات المنتج
قابلة للشحن الليثيوم خلية ايونية
نموذج : الأب 40175L 25اه/3.2V
1. نِطَاق
توضح هذه المواصفات النوع والحجم والأداء والخصائص التقنية والتحذير والحذر لخلية أيون الليثيوم القابلة لإعادة الشحن. تنطبق المواصفات فقط على خلية HW 40175L التي توفرها شركة Zhejiang Xinghai Energy Technology Co., Ltd.
2. التعريف
2.1 القدرة المقدرة:
السعة المقدرة {{0}} آه، السعة التي يتم الحصول عليها عند تفريغ الخلية بمعدل 5- ساعة إلى جهد 2.0 فولت عند 25±2.5 OC.
2.2 الرسوم القياسية طريقة:
عند 25±2.5 OC، يتم شحنه إلى 3.65V عند تيار ثابت قدره 0.5C، ثم يتم شحنه بجهد ثابت قدره 3.65V حتى ينخفض التيار المشحون إلى ما دون 0.01C.
2.3 التفريغ القياسي طريقة:
عند 25±2.5 OC، يتم تفريغها إلى 2.5 فولت عند تيار ثابت قدره 1C.
3. نوع الخلية، الرمز الشريطي، المظهرنس، و أبعاد
3.1 الخلية يكتب
الأب 40175L
3.2 الرمز الشريطي للخلية و المظاهر
3.3 الخلية أبعاد:
4. مواصفات الخلية(تم اختبار الخلية الطازجة في 25±2.5OC, استخدام معيار تكلفة والتفريغ ما لم ينص على خلاف ذلك)
|
غرض |
مواصفة |
|
القدرة الاسمية |
25Ah @ 0.2C |
|
الحد الأدنى من القدرة |
24.5 أمبير ٪40 ٪7ب٪7ب2٪7د٪7د.2ج |
|
الجهد الاسمي |
3.2V |
|
ماكس شحن الجهد |
3.65 ±0.05 V |
|
التفريغ نهاية الجهد |
2.5 ±0.05 V |
|
الشحن الحالي |
الرسوم القياسية: 0.5C الشحن الأقصى: 2C عندما تكون T أكبر من أو تساوي 10 OC الحد الأقصى للشحن: 1C عندما يكون 10 OC أكبر من أو يساوي T أكبر من أو يساوي 0 OC الحد الأقصى للرسوم: {{0}}. 1C عندما يكون 0 OC أكبر من أو يساوي T أكبر من أو يساوي - 10 OC |
|
تيار التفريغ |
التفريغ القياسي: 1C ماكس التفريغ المستمر: 3C ماكس التفريغ الفوري: 6C |
|
درجة حرارة سطح خلية الشحن والتفريغ الموصى بها |
الرسوم: 0-45 OC التفريغ: -20-60 OC |
|
الحد الأقصى المسموح به للرسوم و سطح خلية التفريغ درجة حرارة. الشحن و التفريغ في هذه الظروف سوف تقصير عمر دورة الخلية. |
الشحن: 60 أوقية التفريغ: 75 درجة مئوية |
|
نطاق الرطوبة |
0-90%RH (لا يوجد تكثيف) |
|
المقاومة الداخلية |
أقل من أو يساوي 4 مللي أوم (مقاومة التيار المتردد، 1000 هرتز) |
|
البعد الخلية |
الارتفاع: 176.0 ملم الحد الأقصى القطر: 41.0ملم كحد أقصى |
|
وزن |
~520 g |
|
كثافة الطاقة |
152 وات/كجم |
5. الخصائص التقنية
5.1 الأداء الإلكتروني (جديد خلية تم اختباره في 25±2.5OC, معيار تكلفة والتفريغ ما لم ينص على خلاف ذلك)
|
لا. |
غرض |
معيار |
|
|
5.1.1 |
تسريح معدل القدرة |
قدرة التفريغ عند 1C |
أكبر من أو يساوي 24Ah |
|
قدرة التفريغ عند 3C |
أكبر من أو يساوي 23.2Ah |
||
|
5.1.2 |
دورة الحياة |
قدرة التفريغ للدورة 3000 @ 100% DOD |
أكبر من أو يساوي 20 أمبير |
|
5.1.3 |
عالية ومنخفضة درجة حرارة تسريح أداء (0.5C تسريح) |
سعة التفريغ عند - 10 OC |
أكبر من أو يساوي 20 أمبير |
|
سعة التفريغ عند 0 OC |
أكبر من أو يساوي 18.7Ah |
||
|
قدرة التفريغ عند 60 درجة مئوية |
أكبر من أو يساوي 24.5Ah |
||
|
5.1.4 |
تخزين أداء |
القدرة المتبقية بعد تخزين 28d |
أكبر من أو يساوي 24Ah |
|
استعادة القدرة بعد تخزين 28D |
أكبر من أو يساوي 24.5Ah |
5.2 البيئة والسلامة جالخصائص
|
غرض |
طريقة الاختبار |
المعيار N |
|
5.2. 1 انتهى تسريح |
تحت تفريغ البطارية إلى القطع الجهد، ثم التفريغ مع 0. 1ج، حتى جهد البطارية صفر . |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.2 انتهى تكلفة |
بعد شحن البطارية بالكامل، قم بالشحن الزائد مع 0.5C لمدة ساعة واحدة. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.3 الشحن العكسي |
بعد شحن البطارية بالكامل، مع 1/6C عكس التيار المستمر الشحن ل 8h. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.4 130 درجة عالي درجة حرارة |
بعد شحن البطارية بالكامل، البطارية يتم وضعها في الفرن لمدة 3 درجات مئوية ~ 7 درجات مئوية / دقيقة معدل التسخين، ارتفعت درجة الحرارة إلى 130 درجة مئوية بعد وقت البدء، و (130 ± 2) OC نطاق درجة حرارة الأمان خلال ساعة واحدة. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.5 عالية ومنخفضة درجة حرارة تأثير |
عندما تكون البطارية مشحونة بالكامل، ضعها على الرف عند -40 OC لمدة ساعة واحدة، ثم اتركها على الرف لمدة ساعة عند 85 OC، افعل هذه الدورة لمدة 32 مرة، ثم قم بإزالة تحت درجة حرارة الغرفة لمدة 6 ساعات. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.6 اهتزاز |
عندما تكون البطارية مشحونة بالكامل، ضع البطارية على طاولة الاهتزاز بسعة 2 مم، تردد 10 هرتز-30هرتز لمدة ساعة واحدة. |
لا يوجد انفجار لا نار، لا تسرب، لا تشوه. |
|
5.2.7 السقوط الحر |
بعد شحن البطارية بالكامل، اترك البطارية السقوط من ارتفاع 1.0م على الخشب الصلب بسمك 20 ملم لكل سطح مرة واحدة. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.8 النقع |
بعد شحن البطارية بالكامل، البطارية كان بالوعة في درجة حرارة الغرفة، وسوف يكون العمق تخضع لسطح الخلية الغمر خلال 24 ح، ثم أخرجه تحت درجة حرارة الغرفة لمدة 6 h. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2.9 النتوء |
بعد شحن البطارية بالكامل، البطارية وكان السطح مع معدات خاصة تقلص حتى أبعاد البطاريات تم التغيير إلى 1 ~ 3 مم. |
لا انفجار ولا حريق |
|
5.2. 10 ماس كهربائى |
عندما تكون البطارية مشحونة بالكامل، باستخدام المقاومة الداخلية لا تزيد عن 50mΩ الأسلاك المتصلة بالبطارية إيجابية و التطرف السلبي لمدة 1H. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2. 11 ثابت درجة الحرارة / هو منتصف / الحرارة |
بعد شحن البطارية بالكامل في الرطوبة النسبية من 90% إلى 95% درجة حرارة ثابتة وصندوق الرطوبة، لمدة 48 ساعة ثم أخرجيها من الغرفة درجة الحرارة لمدة 6 ساعات. |
لا يوجد انفجار لا نار، لا تسرب |
|
5.2. 12 مسمار |
يتم اختراق مسمار (قطر: 2.5 ~ 5 مم). عموديا من خلال مركز بالكامل الخلايا المشحونة. |
لا يوجد انفجار لا نار، لا تسرب |
6. تحذير في التعامل مع خلية أيون الليثيوم
لمنع احتمالية تسرب الخلية أو تسخينها أو انفجارها، يرجى مراعاة الاحتياطات التالية:
لا تغمر الخلية في الماء؛
لا تستخدم الخلية وتتركها بالقرب من مصدر الحرارة مثل النار أو المدفأة؛
عند الشحن، استخدم شاحنًا خلويًا خصيصًا لهذا الغرض؛
لا تقم بعكس المحطات الإيجابية والسلبية؛
لا تتخلص من الخلية في النار أو المدفأة؛
لا تقم بتوصيل الخلية بمأخذ التيار الكهربائي مباشرة؛
لا تتخلص من الخلية في النار أو المدفأة؛
لا تقم بتوصيل الطرف الموجب والسالب مباشرة بأشياء معدنية؛
لا تقم بنقل وتخزين الخلية مع الأشياء المعدنية مثل القلائد ودبابيس الشعر؛ لا تقم بلحام الخلية مباشرة؛
لا تثقب الخلية بمسمار أو بأداة حادة أخرى؛
لا تترك الخلية ذات مستوى منخفض من SOC لفترة طويلة، بل يجب أن تحتفظ بالخلية بحوالي 50% للتخزين على المدى الطويل (أقل من 6 أشهر). يجب شحن الخلية إلى 50% SOC بعد كل 6 أشهر.
7. الشحن
أثناء النقل، حافظ على البطارية من الاهتزاز الشديد والتأثير والاستقطاب والغمر.
الوسم : 40175l، الصين 40175l المصنعين والموردين والمصنع
زوج من

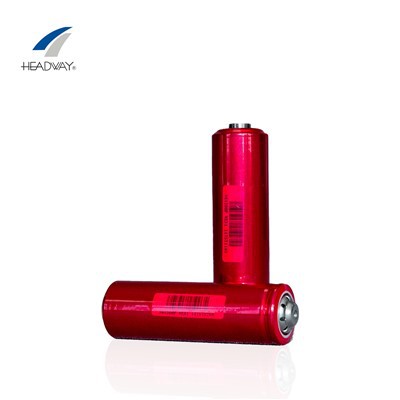

38120 حصانفي المادة التالية
